JIS 5k là gì? Tìm hiểu về mặt bích JIS 5k

Thông số là một đại lượng dùng để biểu diễn các đặc điểm của đối tượng được tham chiếu. Qua đó chúng ta có thể có đánh giá và chọn lọc. Đối với mặt bích, các thông số sẽ cho chúng ta biết được tiêu chuẩn sản xuất, độ dày, số lỗ, kích thước mặt bích và cả áp suất hoạt động.

Hôm nay, các bạn hãy cùng HT Việt Nam tìm hiểu về mặt bích có thông số JIS 5k nhé.

mat-bich-jis-5k

JIS là gì

JIS là một bộ tiêu chuẩn đến từ Nhật Bản, được uỷ ban tiêu chuẩn công nghiệp Nhật Bản quản lí. Nổi tiếng với độ khắt khe trong khâu kiểm định, các sản phẩm đạt chuẩn JIS đều có chất lượng rất cao, thuộc top đầu trong các tiêu chuẩn. Qua đó mà loại tiêu chuẩn này cũng được công nhận và áp dụng trên toàn thế giới.

Đối với mặt bích, hệ tiêu chuẩn áp dụng là JIS B2220: 2012. Các loại mặt bích đạt chuẩn JIS đều có các yêu cầu khắt khe về chất lượng nên thường được chế tạo bằng các vật liệu cao cấp như thép không gỉ hay thép cacbon.

Mặt bích JIS được sử dụng rộng rãi trong nhiều hệ thống lớn nhỏ, có kích thước và mức áp suất hoạt động từ JIS 2K, JIS 5K, JIS 10K, JIS 16K, JIS 20K, JIS 30K, JIS 40K, JIS 63K.

tieu-chuan-JIS

5k là gì

5k mà mức áp suất áp dụng cho mặt bích. 5k tương đương với áp lực 5kg tác động lên 1 cm2. Mặt bích 5k thường được áp dụng trong các hệ thống vừa và nhỏ, môi trường hoạt động có áp suất thấp như đường ống dẫn nước, đường ống dầu, hệ thống vận chuyển hoá chất, xăng, dầu, khí, nhà máy chế biến thực phẩm,..

Bảng tra tiêu chuẩn mặt bích JIS 5k

mat-bich-jis-5k
Size mm D D C No H T Weight (kg)
Type1 Type2
10 17.8 75 55 4 12 9 0.27 0.30
15 22.3 80 60 4 12 9 0.30 0.40
20 27.7 85 65 4 12 10 0.37 0.50
26 34.5 95 75 4 12 10 0.45 0.60
32 43.2 115 90 4 15 12 0.78 0.90
40 49.1 120 95 4 15 12 0.83 1.00
50 61.1 130 105 4 15 14 1.07 1.40
65 77.1 155 130 4 15 14 1.49 2.00
80 90.0 180 145 4 19 14 1.99 2.70
90 102.6 190 155 4 19 14 2.09 3.00
100 115.4 200 165 8 19 16 2.39 3.70
125 141.2 235 200 8 19 16 3.23 5.20
150 166.6 265 230 8 19 18 4.41 7.50
175 192.1 300 260 8 23 18 5.51 9.50
200 218.0 320 280 8 23 20 6.33 12.20
250 269.5 385 345 12 23 22 9.45 19.30
300 321.0 430 390 12 23 22 10.30 24.30
350 350 480 435 12 25 24 14.00 33.20

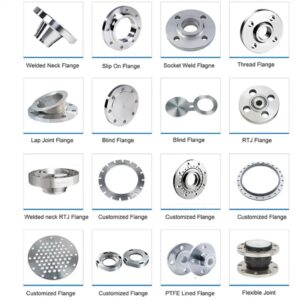

Các loại mặt bích áp dụng tiêu chuẩn JIS 5K

Tiêu chuẩn áp dụng cho hầu hết các dòng mặt bích được chế tạo từ vật liệu thép hoặc inox. Với đa dạng kiểu kết nối từ kết nối ren tới kết nối hàn, Mặt bích đạt chuẩn JIS có mặt tại nhiều hệ thông đường ống. Một số loại chuẩn mặt bích JIS có thể kể đến như:

  • Mặt bích mù JIS phẳng.
  • Mặt bích rỗng JIS hàn cổ.
  • Mặt bích rỗng JIS hàn măng xông.
  • Mặt bích rỗng JIS có ren.
  • Mặt bích rỗng JIS cổ trượt.
  • Mặt bích rỗng JIS hàn lỏng.
  • Khớp nối mềm mặt bich.
  • Van bị lắp bích.

mat-bich-jis-5k

Mặt bích JIS 5k được sử dụng như thế nào

Các sản phẩm mặt bích JIS được du nhập vào Việt Nam thông qua các công trình có vốn đầu tư của Nhật Bản. Với các ưu điểm và chất lượng vượt trội. Dòng mặt bích này nhanh chóng được sử dụng rộng rãi tại nhiều công trình trong nước.

  • Hệ thống cấp thoát nước cho các nhà máy.
  • Hệ thống phòng cháy chữa cháy.
  • Đường ống tưới tiêu nông nghiệp và các trang trại chăn nuôi.
  • Sử dụng trong ngành hàng hải, đóng tàu.
  • Làm đường ống dẫn dầu trên biển.
  • Sử dụng trong các đường ống có mức áp suất và nhiệt độ cao như lò hơi, hệ thống khí nén.

mat-bich-jis-5k

HT Việt Nam – tổng kho phụ kiện chính hãng

Công ty TNHH TM&XMK HT Việt Nam là đơn vị chuyên cung cấp các phụ kiện đường ống chính hãng hàng đầu Việt Nam. Khi mua hàng tại HT quý khách có thể hoàn toàn yên tâm về giá thành và chất lượng của sản phẩm. Sở hữu hơn 3000 linh kiện mẫu mã khác nhau, chúng tôi luôn sẵn sàng đáp ứng đầy đủ các nhu cầu của quý khách.

Để biết thêm thông tin về sản phẩm, quý khách có thể gọi tới hotline 0981.625.884 hoặc trực tiếp tới văn phòng giao dịch. Địa chỉ: Lô 7, DV 10, Khu đô thị Tây Nam Linh Đàm, Hoàng Mai, Hà Nội, Việt Nam.
